How to create charts in android | PART 1 | Bar Chart | Pie Chart | Radar Chart | MP Android Chart | Android Studio | Java

How to create charts in android | Bar Chart | Pie Chart | Radar Chart | MP Android Chart | Android Studio | Java. In this tutorial, we’re going to implement a bar chart, a pie chart, and a radar chart using MP android chart in android.

What is Chart?

Why use Chart?

Android Charts Example (PART 1)

Gradle Setup

repositories {

maven { url ‘https://jitpack.io' }

}

in build.gradle App file:

dependencies {

implementation ‘com.github.PhilJay:MPAndroidChart:v3.1.0’

}

Main Activity Setup

<?xml version=”1.0" encoding=”utf-8"?>

<LinearLayout xmlns:android=”http://schemas.android.com/apk/res/android"

xmlns:app=”http://schemas.android.com/apk/res-auto"

xmlns:tools=”http://schemas.android.com/tools"

android:layout_width=”match_parent”

android:layout_height=”match_parent”

android:padding=”20dp”

android:orientation=”vertical”

tools:context=”.MainActivity”>

<TextView

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:text=”@string/bar_chart_text”

android:textColor=”@color/black”

android:layout_gravity=”center_horizontal”

android:layout_marginBottom=”8dp”/>

<Button

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:id=”@+id/barChatButton”

android:backgroundTint=”@color/purple_500"

android:textColor=”@color/white”

android:text=”@string/bar_chart”/>

<TextView

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:text=”@string/pie_chart_text”

android:textColor=”@color/black”

android:layout_gravity=”center_horizontal”

android:layout_marginBottom=”8dp”

android:layout_marginTop=”20dp”/>

<Button

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:id=”@+id/pieChatButton”

android:backgroundTint=”@color/purple_500"

android:textColor=”@color/white”

android:text=”@string/pie_chart”/>

<TextView

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:text=”@string/radar_chart_text”

android:textColor=”@color/black”

android:layout_gravity=”center_horizontal”

android:layout_marginBottom=”8dp”

android:layout_marginTop=”20dp”/>

<Button

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:id=”@+id/radarChatButton”

android:backgroundTint=”@color/purple_500"

android:textColor=”@color/white”

android:text=”@string/radar_chart”/>

</LinearLayout>

  • now in the main activity java file, set onClickListener in the buttons to the Bar, Pie, and Radar activities.

public class MainActivity extends AppCompatActivity {

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_main);

findViewById(R.id.barChatButton).setOnClickListener(new View.OnClickListener() {

@Override

public void onClick(View view) {

startActivity(new Intent(getApplicationContext(), BarChartActivity.class));

}

});

findViewById(R.id.pieChatButton).setOnClickListener(new View.OnClickListener() {

@Override

public void onClick(View view) {

startActivity(new Intent(getApplicationContext(), PieChartActivity.class));

}

});

findViewById(R.id.radarChatButton).setOnClickListener(new View.OnClickListener() {

@Override

public void onClick(View view) {

startActivity(new Intent(getApplicationContext(), RadarChartActivity.class));

}

});

}

}

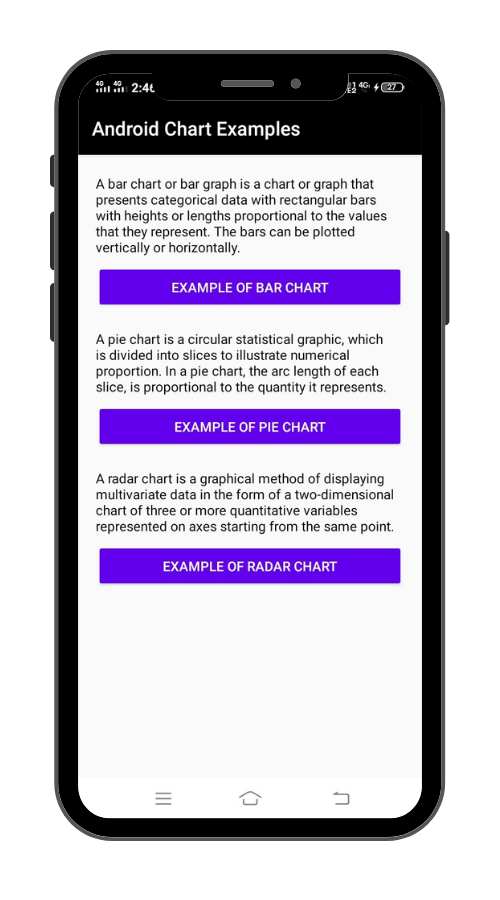

the output of the main activity:

Bar chart Activity

<?xml version=”1.0" encoding=”utf-8"?>

<androidx.core.widget.NestedScrollView

xmlns:android=”http://schemas.android.com/apk/res/android"

xmlns:tools=”http://schemas.android.com/tools"

android:layout_width=”match_parent”

android:layout_height=”match_parent”

android:gravity=”center”

android:padding=”20dp”

tools:context=”.BarChartActivity”>

<LinearLayout

android:layout_width=”match_parent”

android:layout_height=”match_parent”

android:layout_marginBottom=”20dp”

android:orientation=”vertical”>

<com.github.mikephil.charting.charts.BarChart

android:layout_width=”match_parent”

android:layout_height=”400dp”

android:id=”@+id/barChart”

android:layout_marginBottom=”20dp”/>

<LinearLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginBottom=”20dp”

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginBottom=”10dp”

android:text=”Bar Chart Example”

android:textColor=”@color/black”

android:textSize=”20sp”

android:textStyle=”bold” />

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”20dp”>

<ImageView

android:id=”@+id/input”

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/green” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input”

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2010"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 350"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”10dp”>

<ImageView

android:id=”@+id/input1"

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/yellow” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input1"

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2011"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 475"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”10dp”>

<ImageView

android:id=”@+id/input2"

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/redish” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input2"

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2012"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 570"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”10dp”>

<ImageView

android:id=”@+id/input3"

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/blue” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input3"

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2013"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 650"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”10dp”>

<ImageView

android:id=”@+id/input5"

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/green” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input5"

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2014"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 211"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”10dp”>

<ImageView

android:id=”@+id/input6"

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/yellow” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input6"

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2015"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 855"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”10dp”>

<ImageView

android:id=”@+id/input7"

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/redish” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input7"

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2016"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 360"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”10dp”>

<ImageView

android:id=”@+id/input8"

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/blue” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input8"

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2017"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 660"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

</LinearLayout>

</LinearLayout>

</androidx.core.widget.NestedScrollView>

  • now calls the bar chart and adds the data to the bar chart.

public class BarChartActivity extends AppCompatActivity {

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_bar_chart);

setTitle(“Bar Chart”);

getSupportActionBar().setDisplayHomeAsUpEnabled(true);

BarChart barChart = findViewById(R.id.barChart);

ArrayList<BarEntry> entries = new ArrayList<>();

entries.add(new BarEntry(2010,350));

entries.add(new BarEntry(2011,475));

entries.add(new BarEntry(2012,570));

entries.add(new BarEntry(2013,650));

entries.add(new BarEntry(2014,211));

entries.add(new BarEntry(2015,855));

entries.add(new BarEntry(2016,360));

entries.add(new BarEntry(2017,660));

BarDataSet barDataSet = new BarDataSet(entries, “Entries”);

barDataSet.setColors(ColorTemplate.MATERIAL_COLORS);

barDataSet.setValueTextColor(Color.BLACK);

barDataSet.setValueTextSize(16f);

BarData barData = new BarData(barDataSet);

barChart.setFitBars(true);

barChart.setData(barData);

barChart.getDescription().setText(“Custom Bar Chart Example”);

barChart.animateY(2000);

}

}

the output of the bar chart activity:

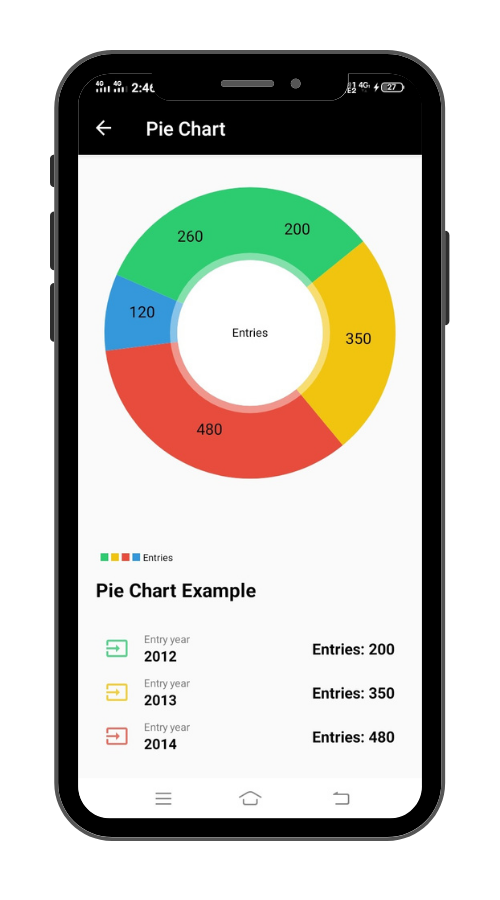

Pie chart activity

<?xml version=”1.0" encoding=”utf-8"?>

<androidx.core.widget.NestedScrollView xmlns:android=”http://schemas.android.com/apk/res/android"

xmlns:tools=”http://schemas.android.com/tools"

android:layout_width=”match_parent”

android:layout_height=”match_parent”

android:gravity=”center”

android:padding=”20dp”

tools:context=”.PieChartActivity”>

<LinearLayout

android:layout_width=”match_parent”

android:layout_height=”match_parent”

android:layout_marginBottom=”20dp”

android:orientation=”vertical”>

<com.github.mikephil.charting.charts.PieChart

android:id=”@+id/pieChart”

android:layout_width=”match_parent”

android:layout_height=”450dp”

android:layout_marginBottom=”10dp” />

<LinearLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginBottom=”20dp”

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginBottom=”10dp”

android:text=”Pie Chart Example”

android:textColor=”@color/black”

android:textSize=”20sp”

android:textStyle=”bold” />

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”20dp”>

<ImageView

android:id=”@+id/input”

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/green” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input”

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2012"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 200"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”10dp”>

<ImageView

android:id=”@+id/input1"

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/yellow” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input1"

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2013"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 350"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”10dp”>

<ImageView

android:id=”@+id/input2"

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/redish” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input2"

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2014"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 480"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”10dp”>

<ImageView

android:id=”@+id/input3"

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/blue” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input3"

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2015"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 120"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”10dp”>

<ImageView

android:id=”@+id/input5"

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/green” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input5"

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry year”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2016"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_alignParentEnd=”true”

android:layout_centerVertical=”true”

android:layout_marginEnd=”10dp”

android:text=”Entries: 260"

android:textColor=”@color/black”

android:textSize=”16sp”

android:textStyle=”bold” />

</RelativeLayout>

</LinearLayout>

</LinearLayout>

</androidx.core.widget.NestedScrollView>

  • now call the pie chart and add the data to it.

public class PieChartActivity extends AppCompatActivity {

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_pie_chart);

setTitle(“Pie Chart”);

PieChart pieChart = findViewById(R.id.pieChart);

ArrayList<PieEntry> entries = new ArrayList<>();

entries.add(new PieEntry(200,2012));

entries.add(new PieEntry(350,2013));

entries.add(new PieEntry(480,2014));

entries.add(new PieEntry(120,2015));

entries.add(new PieEntry(260,2016));

PieDataSet pieDataSet = new PieDataSet(entries, “Entries”);

pieDataSet.setColors(ColorTemplate.MATERIAL_COLORS);

pieDataSet.setValueTextColor(Color.BLACK);

pieDataSet.setValueTextSize(16f);

PieData pieData = new PieData(pieDataSet);

pieChart.setData(pieData);

pieChart.getDescription().setEnabled(false);

pieChart.setCenterText(“Entries”);

pieChart.animate();

}

}

the output of the pie chart activity:

Radar chart activity

<?xml version=”1.0" encoding=”utf-8"?>

<androidx.core.widget.NestedScrollView

xmlns:android=”http://schemas.android.com/apk/res/android"

xmlns:tools=”http://schemas.android.com/tools"

android:layout_width=”match_parent”

android:layout_height=”match_parent”

android:padding=”20dp”

android:gravity=”center”

tools:context=”.RadarChartActivity”>

<LinearLayout

android:layout_width=”match_parent”

android:layout_height=”match_parent”

android:layout_marginBottom=”20dp”

android:orientation=”vertical”>

<com.github.mikephil.charting.charts.RadarChart

android:layout_width=”match_parent”

android:layout_height=”400dp”

android:id=”@+id/radarChart”

android:layout_marginBottom=”20dp”/>

<LinearLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginBottom=”20dp”

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginBottom=”10dp”

android:text=”Radar Chart Example”

android:textColor=”@color/black”

android:textSize=”20sp”

android:textStyle=”bold” />

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”20dp”>

<ImageView

android:id=”@+id/input”

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/red” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input”

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry No”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”1"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

</RelativeLayout>

<RelativeLayout

android:layout_width=”match_parent”

android:layout_height=”wrap_content”

android:layout_marginTop=”10dp”>

<ImageView

android:id=”@+id/input1"

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_centerVertical=”true”

android:layout_marginStart=”10dp”

android:src=”@drawable/black” />

<LinearLayout

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_toEndOf=”@+id/input1"

android:orientation=”vertical”>

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:text=”Entry No”

android:textSize=”11sp” />

<TextView

android:layout_width=”wrap_content”

android:layout_height=”wrap_content”

android:layout_marginStart=”16dp”

android:gravity=”center”

android:text=”2"

android:textAlignment=”center”

android:textColor=”@color/black”

android:textSize=”15sp”

android:textStyle=”bold” />

</LinearLayout>

</RelativeLayout>

</LinearLayout>

</LinearLayout>

</androidx.core.widget.NestedScrollView>

  • now, call the radar chart and add two entries.

public class RadarChartActivity extends AppCompatActivity {

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_radar_chart);

setTitle(“Radar Chart”);

RadarChart radarChart = findViewById(R.id.radarChart);

//entry 1

ArrayList<RadarEntry> entries = new ArrayList<>();

entries.add(new RadarEntry(220));

entries.add(new RadarEntry(330));

entries.add(new RadarEntry(440));

entries.add(new RadarEntry(550));

entries.add(new RadarEntry(660));

entries.add(new RadarEntry(210));

entries.add(new RadarEntry(350));

entries.add(new RadarEntry(120));

RadarDataSet radarDataSet = new RadarDataSet(entries,”Entry 1");

radarDataSet.setColor(Color.RED);

radarDataSet.setLineWidth(2f);

radarDataSet.setValueTextColor(Color.RED);

radarDataSet.setValueTextSize(14f);

//entry 2

ArrayList<RadarEntry> entries2 = new ArrayList<>();

entries2.add(new RadarEntry(120));

entries2.add(new RadarEntry(310));

entries2.add(new RadarEntry(340));

entries2.add(new RadarEntry(450));

entries2.add(new RadarEntry(560));

entries2.add(new RadarEntry(310));

entries2.add(new RadarEntry(650));

entries2.add(new RadarEntry(320));

RadarDataSet radarDataSet2 = new RadarDataSet(entries2,”Entry 2");

radarDataSet2.setColor(Color.BLUE);

radarDataSet2.setLineWidth(2f);

radarDataSet2.setValueTextColor(Color.BLUE);

radarDataSet2.setValueTextSize(14f);

//set the data

RadarData radarData = new RadarData();

radarData.addDataSet(radarDataSet);

radarData.addDataSet(radarDataSet2);

String[] labels = {“2010”,”2011",”2012",”2013",”2014",”2015",”2016",”2017"};

XAxis xAxis = radarChart.getXAxis();

xAxis.setValueFormatter(new IndexAxisValueFormatter(labels));

radarChart.getDescription().setText(“Custom Radar Chart Example”);

radarChart.setData(radarData);

}

}

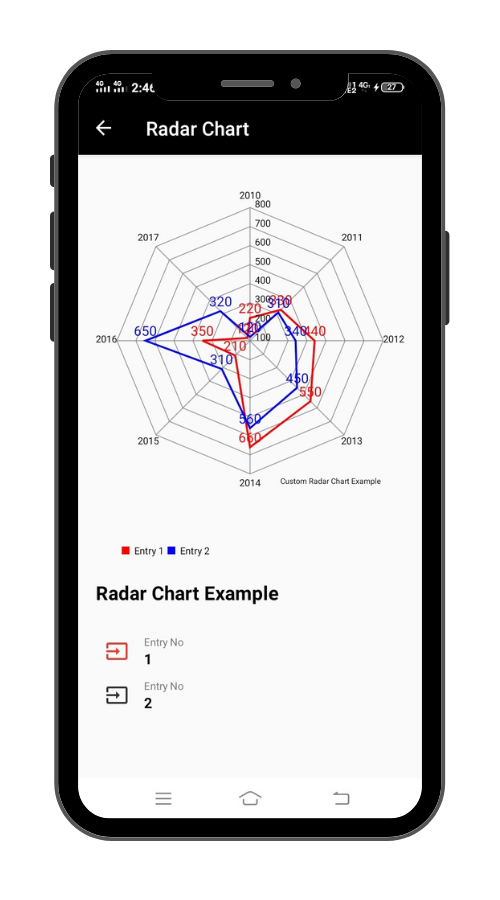

the output of the radar chart activity:

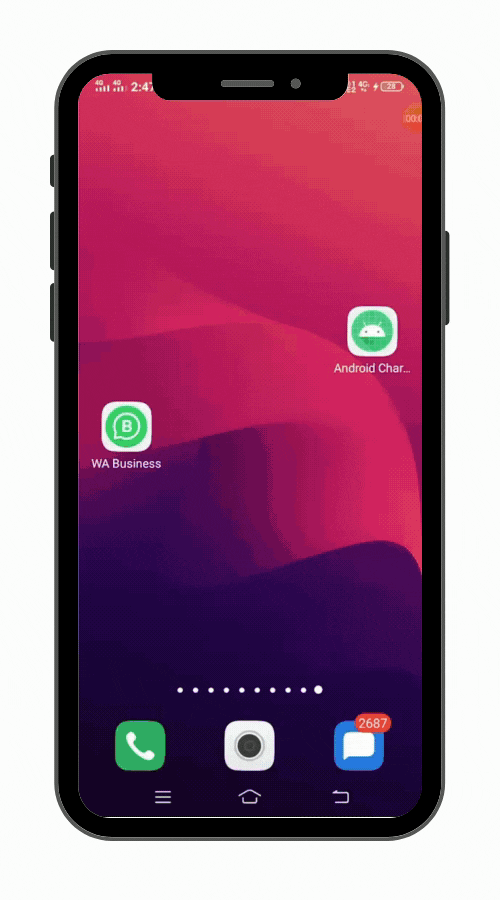

Result

If you have any queries, you can mail me at barmangolap15@gmail.com

Hi everyone, myself Golap an Android app developer with UI/UX designer.

Hi everyone, myself Golap an Android app developer with UI/UX designer.
